ウッドボイラー®
WOOD BOILER
製品ラインナップ
「ウッドボイラー」は木質系燃料専用の無圧開放式ボイラーです。ウッドボイラーは他社製の薪焚きボイラーと違い、本体の貯湯槽の湯を直接使用せず貯湯槽に熱交換器を入れ間接的に熱交換器を暖め、使う分だけ熱交換されるので無駄がなく衛生面でも安心してお使い頂けます。また、水道直圧で給湯しますから減圧される事がなく温水を供給できます。熱交換器ですから深夜電気温水器などのように定量制ではないため連続出湯中の温水切れの心配がありません。
薪ボイラーで給湯する場合、ミキシングバルブの併用で貯湯漕が高温の時でも供給する温水温度が一定に保たれる為、安定した温水を供給できます。
用途も給湯、床暖房以外にも床下放熱器、パネルヒーター、源泉加温（保温）、融雪（路面、屋根）の凍結積雪防止、養鯉場の加温、木材乾燥、施設園芸、温水洗浄と多種多様な使い方があります。
S-220NSB（Sシリーズ）
一般家庭・小規模事業所用の給湯・床暖房兼用ボイラー。ウッドボイラーシリーズで最も普及している機種の高効率（Sシリーズ）タイプです。外装もオールステンレス採用で熱効率70％を達成しました。5人くらいのご家庭の給湯や床暖房の割合が多い方などにはお薦め機種です。
- 種 別
小型タイプ…家庭用給湯器
- 用 途
給湯、床暖房≪例；給湯・床暖房の2回路まで併用可≫
- 能力目安
給湯3ヶ所（台所・風呂・洗面所など）、床暖房3ヶ所（8畳間相当）
- 補助熱源
灯油バーナー（オプション）
| 外形寸法（mm） | 幅 | 610 |
|---|---|---|
| 奥行 | 1,160 | |
| 高さ | 1,290 | |
| 投入口（mm） | 480×370 | |
| 薪焚き室容積（ℓ） | 200 | |
| 貯湯容量（ℓ） | 220 | |
| 必要燃料（kg/h） | 約16 | |
| 熱源能力（kcal/h） | 約35,300～51,000 | |
| Av.43,150（Av.50.2kW） | ||
| 薪焚き室（mm） | 幅 | 480 |
|---|---|---|
| 奥行 | 790 | |
| 高さ | 510 | |
| 伝熱面積（m2） | 2.33 | |
| 最大蒸発量（ℓ） | 約28 | |
| 煙突（mm） | 径 | ø140 |
| 高さ | 4,000 | |
| 本体乾燥重量（kg） | 約95 | |
| 備 考 | 送風機標準装備 | |

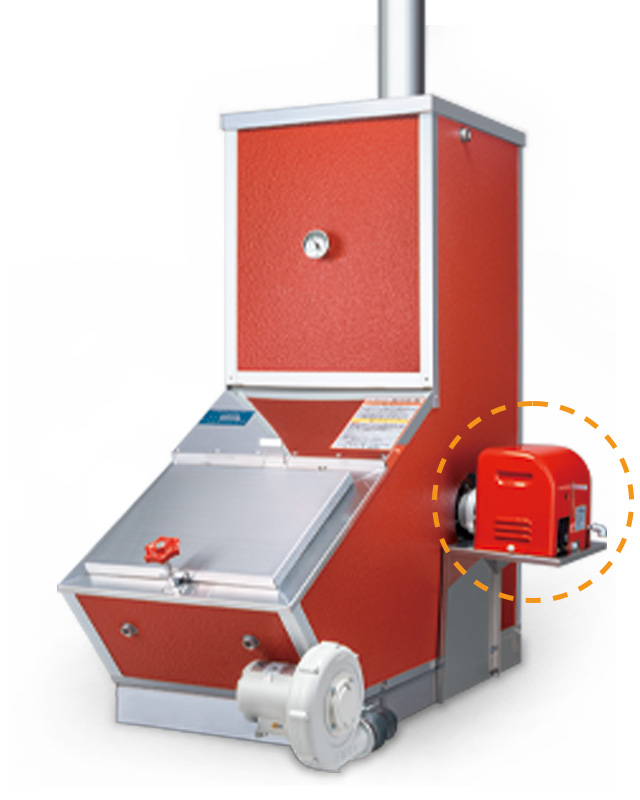

N-200NSB※写真はオプションの灯油バーナー付（指定がある場合は左右選択可能）
一般家庭用の給湯・床暖房兼用ボイラー。シリーズの中では最小コンパクトタイプです。貯湯漕200ℓ、燃焼室は130ℓと家庭用のコンパクト設計となっておりますが、燃焼室奥行きは815mmと長尺の薪燃料でも小割する手間がなく投入できる設計となっております。 少人数のご家庭なら十分満足頂ける能力を有した機種です。
- 種 別
小型タイプ…家庭用給湯器
- 用 途
給湯、床暖房≪例；給湯・床暖房の2回路まで併用可≫
- 能力目安
給湯3ヶ所（台所・風呂・洗面所など）、床暖房2ヶ所（8畳間相当）
- 補助熱源
灯油バーナー（オプション）
| 外形寸法（mm） | 幅 | 510 |
|---|---|---|
| 奥行 | 1,160 | |
| 高さ | 1,290 | |
| 投入口（mm） | 370×290 | |
| 薪焚き室容積（ℓ） | 130 | |
| 貯湯容量（ℓ） | 200 | |
| 必要燃料（kg/h） | 約14 | |
| 熱源能力（kcal/h） | 約26,775～38,675 | |
| Av.32,725（Av.36kW） | ||
| 薪焚き室（mm） | 幅 | 370 |
|---|---|---|
| 奥行 | 815 | |
| 高さ | 395 | |
| 伝熱面積（m2） | 1.77 | |
| 最大蒸発量（ℓ） | 約25 | |
| 煙突（mm） | 径 | ø115 |
| 高さ | 3,000 | |
| 本体乾燥重量（kg） | 約80 | |
| 備 考 | 送風機標準装備 | |

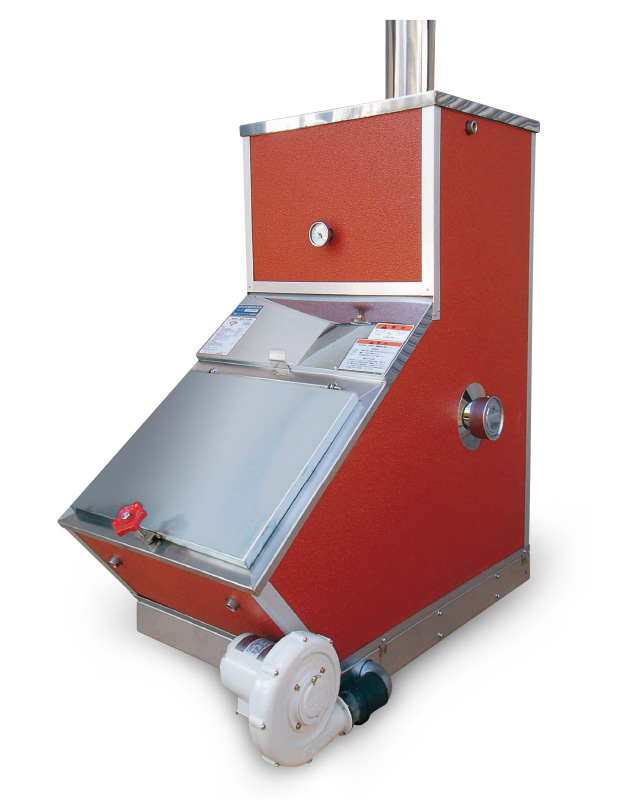

N-220NSB
一般家庭・小規模事業所用の給湯・床暖房兼用ボイラー。ウッドボイラーシリーズで最も普及している機種です。特に燃焼室が200ℓとN-200NSBと比べてもかなりワイドな設計です。従いまして1回の投入量が増えますので、熱源能力はUPします。
- 種 別
小型タイプ…家庭用給湯器
- 用 途
給湯、床暖房≪例；給湯・床暖房の2回路まで（オプションにて3回路）併用可≫
- 能力目安
給湯3ヶ所（台所・風呂・洗面所など）、床暖房3ヶ所（8畳間相当）
- 補助熱源
灯油バーナー（オプション）
| 外形寸法（mm） | 幅 | 610 |
|---|---|---|
| 奥行 | 1,160 | |
| 高さ | 1,290 | |
| 投入口（mm） | 480×370 | |
| 薪焚き室容積（ℓ） | 200 | |
| 貯湯容量（ℓ） | 220 | |
| 必要燃料（kg/h） | 約16 | |
| 熱源能力（kcal/h） | 約30,600～44,200 | |
| Av.37,400（Av.43.4kW） | ||
| 薪焚き室（mm） | 幅 | 480 |
|---|---|---|
| 奥行 | 790 | |
| 高さ | 510 | |
| 伝熱面積（m2） | 2.09 | |
| 最大蒸発量（ℓ） | 約28 | |
| 煙突（mm） | 径 | ø140 |
| 高さ | 4,000 | |
| 本体乾燥重量（kg） | 約90 | |
| 備 考 | 送風機標準装備 | |
N-350NSB
大家族・小規模事業所用の給湯・床暖房兼用ボイラー。熱源能力が平均58,000kcal/hとパワフルですから様々な用途にご使用頂けます。一般家庭であれば複数で広範囲な給湯や暖房、小型の露天風呂から民宿などの中型浴槽などにも対応可能です。また業務用として小規模限定ですが旅館や農業ハウス、養殖場や畜産関連にもお薦めです。
- 種 別
中型タイプ…家庭用・業務用給湯器
- 用 途
給湯、床暖房≪例；給湯・床暖房の2回路まで（オプションにて3回路）併用可≫
- 能力目安
給湯5ヶ所（台所・風呂・洗面所など）、床暖房4ヶ所（8畳間相当）
- 補助熱源
灯油バーナー（オプション）
| 外形寸法（mm） | 幅 | 710 |
|---|---|---|
| 奥行 | 1,410 | |
| 高さ | 1,350 | |
| 投入口（mm） | 560×400 | |
| 薪焚き室容積（ℓ） | 300 | |
| 貯湯容量（ℓ） | 350 | |
| 必要燃料（kg/h） | 約25 | |
| 熱源能力（kcal/h） | 約47,830～69,088 | |
| Av.58,459（Av.67.9kW） | ||
| 薪焚き室（mm） | 幅 | 560 |
|---|---|---|
| 奥行 | 1,050 | |
| 高さ | 550 | |
| 伝熱面積（m2） | 2.80 | |
| 最大蒸発量（ℓ） | 約47 | |
| 煙突（mm） | 径 | ø140 |
| 高さ | 4,000 | |
| 本体乾燥重量（kg） | 約140 | |
| 備 考 | 送風機標準装備 | |
N-500NSBⅡ
小・中規模な事業所用の給湯・床暖房兼用ボイラー。業務用でお使い頂く場合では実績NO.1の機種です。宿泊施設や各種養殖場、製材所、ハウス暖房などに最適です。燃焼室も500ℓ、貯湯漕450ℓの大容量タイプですから事業規模を問わずご検討頂けます。熱源能力が平均70,000kcal/hでパワフルかつ他社にない低価格です。
- 種 別
中型タイプ…業務用給湯器
- 用 途
給湯、床暖房≪例；給湯・床暖房の2回路まで（オプションにて3回路）併用可≫
- 能力目安
給湯5ヶ所（台所・風呂・洗面所など）、床暖房8ヶ所（8畳間相当）
- 補助熱源
灯油バーナー（オプション）
| 外形寸法（mm） | 幅 | 710 |
|---|---|---|
| 奥行 | 1,510 | |
| 高さ | 1,620 | |
| 投入口（mm） | 560×450 | |
| 薪焚き室容積（ℓ） | 500 | |
| 貯湯容量（ℓ） | 450 | |
| 必要燃料（kg/h） | 約30 | |
| 熱源能力（kcal/h） | 約57,375～82,875 | |
| Av.70,125（Av.81.5kW） | ||
| 薪焚き室（mm） | 幅 | 560 |
|---|---|---|
| 奥行 | 1,100 | |
| 高さ | 750 | |
| 伝熱面積（m2） | 3.67 | |
| 最大蒸発量（ℓ） | 約57 | |
| 煙突（mm） | 径 | ø165 |
| 高さ | 4,000 | |
| 本体乾燥重量（kg） | 約230 | |
| 備 考 | ── | |

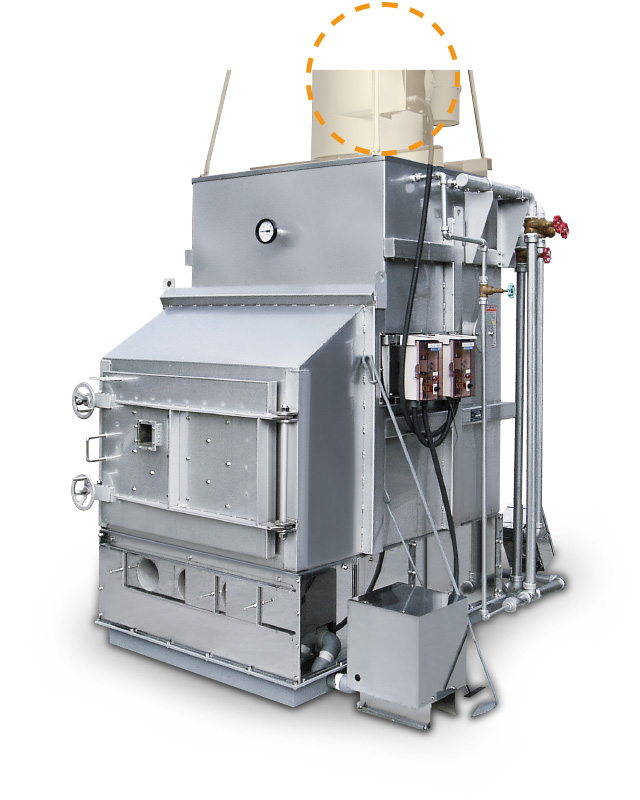

N-1000NSB（JFサイクロンはオプション品です）
中・大規模事業所用の温水給湯ボイラー。給湯量が多い宿泊施設の浴場や広範囲な暖房など業務用対応機種です。熱源能力100,000kcal/hを超える大型薪ボイラーです。商業施設をはじめ農業、林業関連施設にもお薦めです。
- 種 別
大型タイプ…業務用給湯器
- 用 途
温泉施設、宿泊施設、農業施設、養鯉施設、商業施設などの給湯・暖房・加温
- 補助熱源
灯油バーナー（オプション）
| 外形寸法（mm） | 幅 | 1,610 |
|---|---|---|
| 奥行 | 1,680 | |
| 高さ | 1,750 | |
| 投入口（mm） | 600×900 | |
| 薪焚き室容積（ℓ） | 870 | |
| 貯湯容量（ℓ） | 1,100 | |
| 必要燃料（kg/h） | 約55 | |
| 熱源能力（kcal/h） | 約81,810～128,563 | |
| Av.105,186（Av.122.2kW） | ||
| 薪焚き室（mm） | 幅 | 800 |
|---|---|---|
| 奥行 | 1,200 | |
| 高さ | 900 | |
| 伝熱面積（m2） | 4.35 | |
| 最大蒸発量（ℓ） | 約160 | |
| 煙突（mm） | 径 | ø267.4 |
| 高さ | 3,660 | |
| 本体乾燥重量（kg） | 約550 | |
| 備 考 | ── | |
N-1950NSB（JFサイクロンはオプション品です）
大規模事業所用の温水給湯ボイラー。給湯量が多い施設、暖房面積の広い中・大規模事業所向けです。シリーズ最大の熱源能力200,000kcal/h超で各種給湯設備だけではなく、木材の乾燥室や大型養殖場、工場の暖房、ハウス暖房など大容量の施設にご利用頂けます。燃焼室は幅1,000mm、奥行1,950mmの業界最大級の薪ボイラーです。
- 種 別
大型タイプ…業務用給湯器
- 用 途
温泉施設、宿泊施設、農業施設、養鯉施設、商業施設などの給湯・暖房・加温
- 補助熱源
灯油バーナー（オプション）
| 外形寸法（mm） | 幅 | 1,610 |
|---|---|---|
| 奥行 | 2,180 | |
| 高さ | 2,100 | |
| 投入口（mm） | 1,000×500 | |
| 薪焚き室容積（ℓ） | 1,755 | |
| 貯湯容量（ℓ） | 1,500 | |
| 必要燃料（kg/h） | 約110 | |
| 熱源能力（kcal/h） | 約163,625～257,125 | |
| Av.210,375（Av.244.5kW） | ||
| 薪焚き室（mm） | 幅 | 1,000 |
|---|---|---|
| 奥行 | 1,950 | |
| 高さ | 900 | |
| 伝熱面積（m2） | 6.35 | |
| 最大蒸発量（ℓ） | 約200 | |
| 煙突（mm） | 径 | ø267.4 |
| 高さ | 3,660 | |
| 本体乾燥重量（kg） | 約1,000 | |
| 備 考 | ── | |
